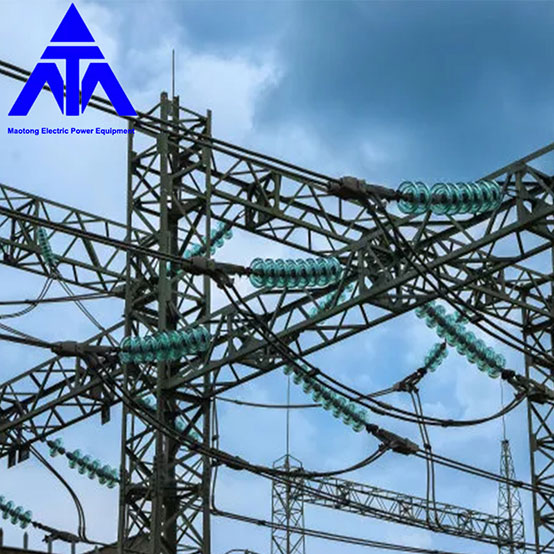

500KV Yarımstansiya Strukturu Elektrik Xətti

Mao Tong aparıcı Çin 500KV Yarımstansiya Struktur Elektrik Ötürmə Xətti istehsalçıları, təchizatçıları və ixracatçısıdır. Qingdao Maotong
Ağıllı yarımstansiya

İntellektual yarımstansiya rəqəmsal yarımstansiyanın təkmilləşdirilməsi və inkişafıdır. Rəqəmsal yarımstansiya əsasında smart şəbəkə ehtiyacları ilə birləşdirilərək, yarımstansiyanın avtomatlaşdırılması texnologiyası intellektual yarımstansiya funksiyasını həyata keçirmək üçün zənginləşdirilir. İntellektual yarımstansiyanın layihələndirilməsi və tikintisi smart şəbəkə fonunda həyata keçirilməlidir. O, ölkəmizdə smart şəbəkənin qurulması və inkişafının tələblərinə cavab verməli, ölkəmizdə smart şəbəkənin informasiyalaşdırılması, rəqəmsallaşdırılması, avtomatlaşdırılması və qarşılıqlı fəaliyyətinin xüsusiyyətlərini əks etdirməlidir.

Ağıllı yarımstansiya aşağıdakı funksional xüsusiyyətlərə malikdir:

1. Bütün şəbəkəni sıx birləşdirin.

2. Ağıllı elektrik şəbəkəsini dəstəkləyin.

3. Yüksək gərginlik səviyyəsinə malik intellektual yarımstansiyalar UHV ötürücü şəbəkənin tələblərinə cavab verir.

4. Orta və aşağı gərginlikli intellektual yarımstansiya paylanmış enerji təchizatına çıxış imkanı verir.

5. Uzaqdan vizuallaşdırma.

6, avadanlıq və qurğular standart dizayn, modul quraşdırma.

Təhlükəsiz istehsal, oğurluğa qarşı mühafizə, yanğına nəzarət və digər aspektlərdə yarımstansiyanın və nəzarətsiz yarımstansiyanın inteqrasiya olunmuş idarəetmə səviyyəsini gücləndirmək üçün getdikcə daha çox enerji müəssisəsi şəbəkənin inkişafına kömək edən mərkəzləşdirilmiş uzaqdan görüntü monitorinqi sisteminin qurulmasını nəzərdən keçirir. inteqrasiya edilmiş güc monitorinqi. IP rəqəmsal video ilə o, hər bir yarımstansiyanın/stansiyanın müvafiq məlumatlarını, ətraf mühit parametrlərini və şəkillərini izləyə və izləyə və hər bir yarımstansiyanın/stansiyanın vəziyyətini real vaxt rejimində bilavasitə anlayıb mənimsəyə, vəziyyətə vaxtında reaksiya verə bilər, belə ki, bir çox regional yarımstansiyaların ehtiyaclarını ödəmək.

Yarımstansiya sadəcə olaraq gərginliyin və cərəyanın çevrildiyi yerdir. Elektrik enerjisini elektrik stansiyasından uzaq istifadəçilərə ötürmək üçün elektrik enerjisi gücləndirilməli və yüksək gərginlikli şəbəkəyə qaytarılmalıdır, sonra yaxınlıqdakı istifadəçilərin ehtiyaclarına uyğun olaraq gərginlik azaldıla bilər. Yarımstansiyalar gərginliyi qaldırıb aşağı salmaqla, enerjini istifadəçilərə ötürməklə enerji sisteminin əvəzedilməz hissəsinə çevrilib.
Elektrik stansiyalarının və elektrik enerji sistemlərinin birgə inkişafının 100 illik tarixi ərzində yarımstansiyaların tikinti sahəsində, gərginlik səviyyəsində, avadanlıq şəraitində böyük dəyişikliklər baş vermişdir.

Yarımstansiyanın tikinti meydançasında bütün ilkin açıq açıq yarımstansiyalardan tədricən qapalı yarımstansiyalar və bəzi yeraltı yarımstansiyalar peyda olmuş, yarımstansiyanın və ilkin açıq açıq yarımstansiyaların sahəsi xeyli kiçilmişdir.

Gərginlik səviyyəsi baxımından enerji texnologiyasının inkişafı ilə qovşaq yarımstansiyası kimi az sayda 110kV və 220kV yarımstansiyalar istifadə olunur. 35 kV-luq terminal yarımstansiyasının kiçik şəbəkəli ötürücü rejimi tədricən qovşaq yarımstansiyaları kimi 1000kV və 500kV UHV yarımstansiyalarından, terminal yarımstansiyaları kimi isə 220kV və 110kV yarımstansiyalardan ibarət iri şəbəkəli ötürücü rejimə çevrilmişdir.

Elektrik avadanlığı aspektində, ilkin açıq xarici avadanlıqdan ilkin avadanlıq, tədricən tam qapalı qaz kombinasiyası (GIS) və yarı qapalı qaz kombinasiyasına (HGIS) çevrilir; İlkin tranzistor və inteqral sxem mühafizəsindən mikrokompüter mühafizəsinə qədər işlənmiş ikinci dərəcəli cihazlar.
Müasir yarımstansiyanın struktur dizaynı və avadanlığının sxemi aşağıdakı altı tələbə cavab verməlidir:

1. Binanın altındakı əlavə edilmiş 10kV yarımstansiyanın otaqlara bölünməsinə ehtiyac yoxdur. Transformatorlar və yüksək və aşağı gərginlikli keçid qurğuları eyni mərtəbədə və eyni otaqda yerləşdirilə bilər.

2. Yarımstansiyanın qapalı planı istismar, texniki qulluq, sınaq və istismar işçilərinin yoxlanılmasını asanlaşdırmaq üçün yığcam və ağlabatan olmalıdır. Kommutator şkafının quraşdırılması mövqeyi minimum kanal eni tələblərinə cavab verməli, inkişaf və genişləndirmə tələblərinə lazımi diqqət yetirməlidir;

3. Yarımstansiyada hər bir iş otağının yeri rasional şəkildə təşkil edilməlidir. Yüksək gərginlikli paylayıcı otaq yüksək gərginlikli kondansatör otağına, aşağı gərginlikli paylama otağı isə transformator otağına bitişikdir.

4. Yüksək və aşağı gərginlikli paylayıcı otağının qurğuları təhlükəsizlik və yanğından mühafizə tələblərinə cavab verməli, stansiyanın dekorasiyasında yanar materialların istifadəsinə yol verilmir;

5. Yüksək və aşağı gərginlikli paylayıcı otağın, kondensator otağının və transformator otağının qapıları xaricə, bitişik iki paylayıcı otağının qapıları isə iki istiqamətli açılmalıdır;

6. Yüksək və aşağı gərginlikli paylayıcı otaq, kondensator otağı, transformator otağı və baş idarəetmə otağına yağışın, qarın, ilanların, siçovulların və digər girişlərin qapıdan, pəncərədən və kabel arxından daxil olmasının qarşısını alan qurğularla təchiz edilməlidir.
