Elektrik xətti qülləsi bucaqlı polad boruşəkilli qəfəs qülləsi

Yüksək keyfiyyətli Elektrik Xətti Qülləsi Bucaqlı Polad Boru Şəbəkə Qülləsi Çin istehsalçıları Mao Tong tərəfindən təklif olunur. Qingdao Maotong

Ağıllı yarımstansiya

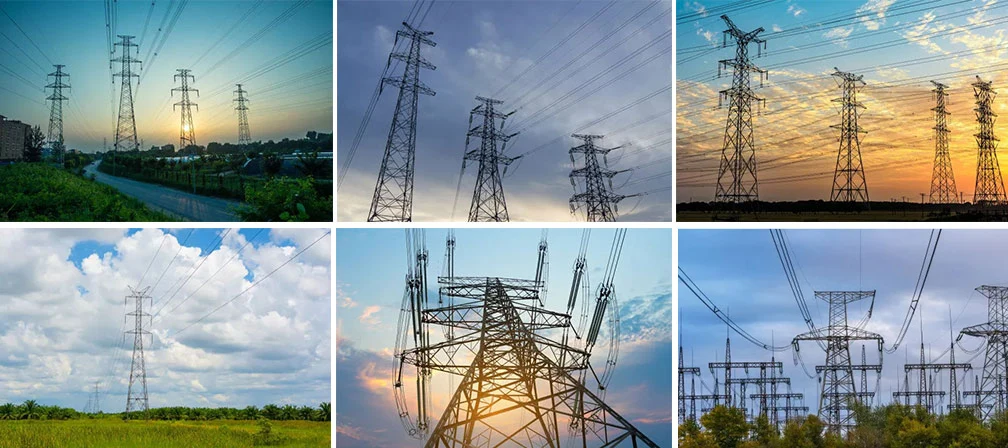

Elektrik qülləsi, həmçinin ötürücü xətt qülləsi olaraq da bilinir, formasına görə ümumiyyətlə bölünür: şüşə tipli, pişik başlı tipli, növü üzrə, quru tipli və vedrəli tip beş, nöqtələrin istifadəsinə görə bunlardır: Gərginlik qülləsi, xətti qüllə, künc qülləsi, transpozisiya qülləsi (məftil faza mövqeyini dəyişdirmək qülləsi), terminal qülləsi və span qülləsi və s., onların struktur xüsusiyyətləri ondan ibarətdir ki, bütün növ qüllə növləri kosmik truss quruluşudur, çubuq əsasən tək bərabər Bucaqlı poladdan və ya birləşməsi Angle polad, material ümumiyyətlə Q235 (A3F) və Q345 (16Mn) və çubuqlar arasında əlaqə qaba boltlar edilir. Bolt kəsmə bağlantısı ilə bütün qüllə Bucaq poladdan, birləşdirən polad lövhədən və boltlar, qüllə ayağı kimi fərdi hissələrdən ibarətdir, məsələn, bir komponentə qaynaqlanmış bir neçə polad lövhə ilə, isti daldırma sinkləmə, nəqliyyat və tikinti quraşdırması son dərəcə rahatdır. Hündürlüyü 60 m-dən aşağı olan qüllə üçün tikinti işçilərinin qalaya qalxmasını asanlaşdırmaq üçün qüllənin əsas materiallarından birinə ayaq mismarları vurulur.

Qüllə quruluşu:

Bütün qüllə əsasən üç hissədən ibarətdir: qüllə başı, qüllə gövdəsi və qüllə ayaqları. Kabeldirsə, qüllə də kabel hissəsini artırır. Qüllənin ayağından qüllənin kəsişməsinə qədər qüllənin başı qüllə başının yuxarı hissəsindən kəskin şəkildə dəyişir (sınıq xətt), kəsiyində sürətli dəyişiklik olmadıqda, qüllə başının üstündəki alt simin aşağı çarpaz qolu. Qüllənin ayaqlarının bünövrəsinin üstündəki pilon seqmentinə pilon deyilir. Pilon və pilon arasındakı hissəyə pilon deyilir.

Texniki Parametrlər:

1, gərginlik: 10kv-220kv (xüsusiləşdirilmiş gərginlik)
2. Modellər: xətti qüllə, künc qülləsi, terminal qülləsi, filial qülləsi; Tək və ikiqat döngə; O, kabel mötərizəsi, qoruyucu mötərizə və izolyator lövhəsi mötərizəsi ilə əlavə edilə bilər.
3, əsas külək təzyiqi: w0= 0,35-0,95KN /m2
4, seysmik istehkam intensivliyi: 8 dərəcə və 8 dərəcədən az sahə
5, təməl daşıma qabiliyyəti: 100 və 200 KN/m2 yuxarıda
6, buz qalınlığı: â¤10mm
7, perpendikulyarlıq: â¤1/1000
8. Müalicə: isti daldırma sinkləmə
9. İcra standartı: Milli standart
