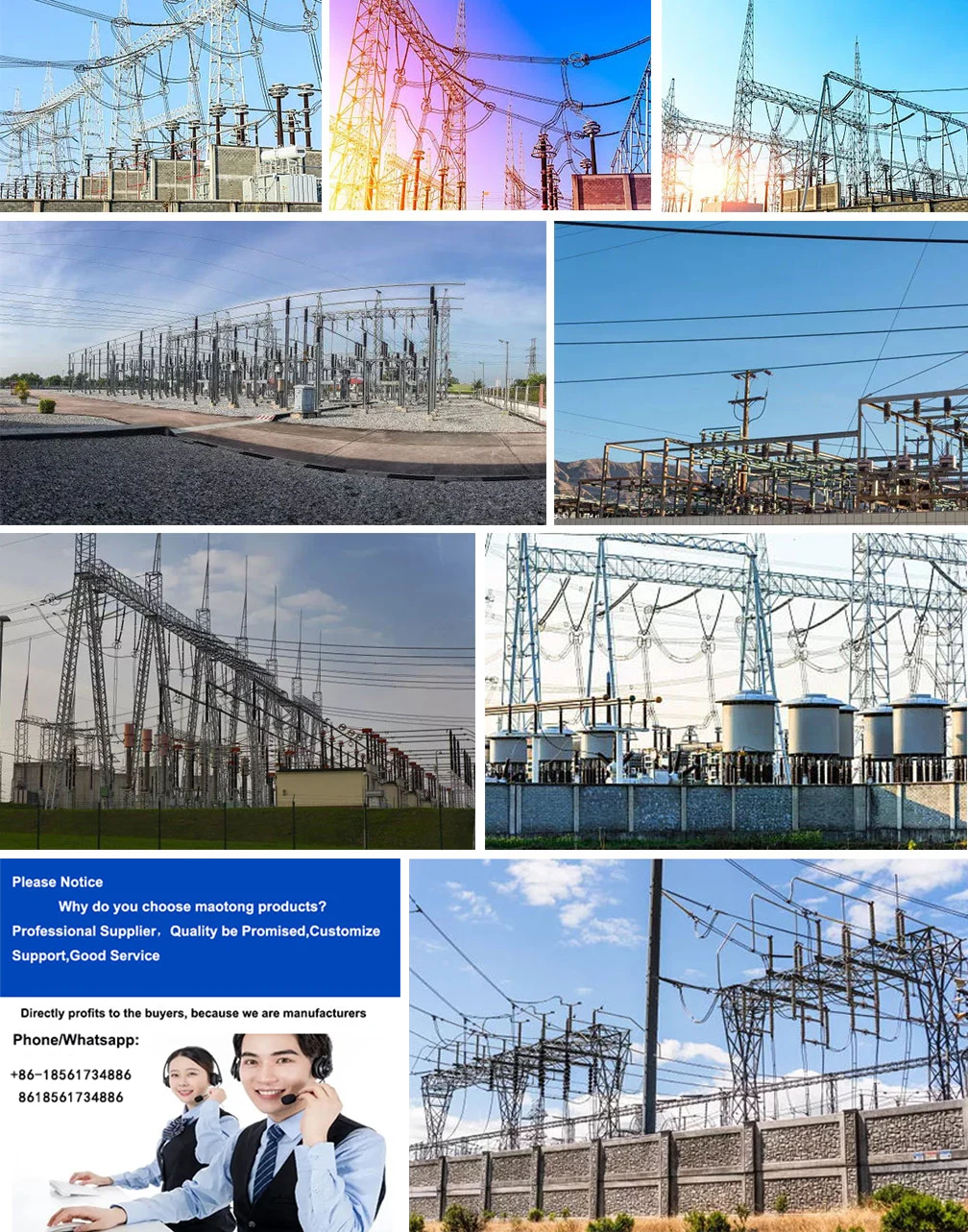

Transformator Elektrik Transmissiya Yarımstansiyası Quruluşu 220kv

Yüksək keyfiyyətli Transformator Elektrik Transmissiya Yarımstansiyası Strukturu 220kv Çin istehsalçıları Mao Tong tərəfindən təklif olunur. Yüksək keyfiyyətli 220kv Transformator Elektrik Ötürmə Yarımstansiyası Quruluşunu birbaşa aşağı qiymətə alın. Maotong® peşəkar ötürücü elektrik yarımstansiyası , Yarımstansiyaların təsnifatı və xüsusiyyətləri qısaca təsvir edilmişdir. Elektrik şəbəkələrinə gəldikdə, yarımstansiyalar olmadan edə bilməzsiniz. Yarımstansiya, gərginliyin dəyişdirilməsi, enerji mübadiləsi, elektrik enerjisinin toplanması və paylanması üçün elektrik şəbəkəsindəki xətlərin qovşağında yerləşən obyektdir.


Yarımstansiyanın sxeminə görə bölünürsə, yarımstansiya ümumiyyətlə açıq yarımstansiyaya, qapalı yarımstansiyaya və yeraltı yarımstansiyaya bölünə bilər. Əsas transformatorların və əsas yüksək gərginlikli elektrik avadanlıqlarının sxeminə görə qapalı yarımstansiyalar tam qapalı yarımstansiyalara və yarımqapalı yarımstansiyalara bölünür. Xarici yarımstansiya, baş transformator və əsas yüksək gərginlikli elektrik avadanlıqları açıq havada yerləşdirilir.

Bu tənzimləmə böyük bir ərazini tutur və elektrik cihazları və binalar istismar, texniki xidmət və əsaslı təmir üçün əlverişli olan elektrik təhlükəsizliyi məsafəsi, yanğın məsafəsi və s. kimi müxtəlif növ məsafələrin tələblərinə tam cavab verə bilər. Şəhərətrafı və ya kənd yerlərində tikinti üçün uyğundur.

Bütün qapalı yarımstansiya, baş transformator və bütün yüksək və aşağı gərginlikli elektrik avadanlıqları qapalı məkanda yerləşdirilib. Bu tip yarımstansiya ümumi mərtəbə sahəsini azaldır, lakin binanın daxili tərtibatı üçün daha yüksək tələblərə malikdir. Kompakt, böyük hündürlük fərqi və müxtəlif mərtəbə hündürlüyü xüsusiyyətlərinə malikdir, bu da ətrafdakı mənzərənin ehtiyaclarını ödəmək üçün asandır. Şəhərin sıx məskunlaşdığı ərazilər üçün uyğundur və ya sahilyanı ərazilərdə, duz göllərində, kimya zavodlarında və yüksək səviyyəli hava çirkliliyi olan digər ərazilərdə yerləşir.

Yarım qapalı yarımstansiyalar, əsas transformator və ya əsas yüksək gərginlikli elektrik avadanlığının açıq havada, qapalı stansiyada yerləşdirilməsi əraziyə qənaət, ətrafla gözəl ahəngdarlıq, avadanlığın istismar vəziyyəti və açıq tipli transformator yarımstansiyası, nisbətən ucuz qiymətin üstünlükləri ilə birləşdirildi. iqtisadiyyatı nisbətən inkişaf etmiş kiçik şəhərlər olduğu kimi ətraf mühitə tam diqqət yetirilməsi və regional tikintinin iqtisadi və texniki göstəricilərinin koordinasiyası ehtiyacı.



Yeraltı yarımstansiyalar tam yeraltı yarımstansiyalara və yarımyeraltı yarımstansiyalara bölünür. Bütün yeraltı yarımstansiyanın əsas korpusu yerin altında tikilib, yeraltı binada isə baş transformator və digər əsas elektrik avadanlıqları quraşdırılıb.

Yerdə yalnız kiçik sayda binalar, məsələn, yarımstansiyaların havalandırma kanalları və avadanlıqları, personalın giriş və çıxışları, eləcə də yerdə yerləşdirilə bilən böyük baş transformatorun soyutma avadanlığı və əsas idarəetmə otağı tikilir. Yarım yeraltı yarımstansiyalar əsasən yeraltı tikililərdir və əsas transformatorlar və ya digər əsas elektrik avadanlıqları yeraltı binalarda qismən quraşdırılır. Yeraltı yarımstansiya sıx məskunlaşmış və əhalinin sıx məskunlaşdığı ərazilərdə tikilmək üçün əlverişlidir.

Enerji sistemindəki yarımstansiyanın vəziyyətinə və funksiyasına görə, yarımstansiya ümumi olaraq hub yarımstansiyasına, regional əhəmiyyətli yarımstansiyaya və ümumi yarımstansiyaya bölünə bilər.

Qovşaq yarımstansiyası enerji sisteminin dönmə nöqtəsində yerləşir. Yüksək gərginlikli tərəfin gərginliyi ümumiyyətlə 500 (750) kV, orta və aşağı gərginlikli tərəfin gərginliyi isə ümumiyyətlə 220kV (330kV) və 35kV-dir. Qovşaq yarımstansiyasının yüksək gərginlikli tərəfi regional elektrik şəbəkəsinə qoşulub və bir neçə böyük enerji mənbəyinə qoşulub, yüksək gərginlikli tərəfdə isə böyük həcmdə enerji ötürülməsi var.

Yarımstansiya bir neçə iritutumlu gücü azaldıcı transformatorlarla təchiz olunub ki, onlar enerjini regional şəbəkədən yükləyir və regionun mühüm yarımstansiyalarını enerji ilə təmin edir. Bu cür yarımstansiyanın yük tərəfi çox vaxt regional elektrik şəbəkəsinin əsas güc nöqtəsidir. Bütün stansiyanın elektrik kəsilməsindən sonra sistemin sabit zədələnməsi, elektrik şəbəkəsinin dağılması, böyük bir ərazidə elektrik kəsilməsi ilə nəticələnəcək.

Regional əhəmiyyətli yarımstansiyalar regional şəbəkənin əsas nöqtəsində yerləşir. Yüksək gərginlikli tərəfin gərginliyi ümumiyyətlə 220 (330) kV, orta və aşağı gərginlikli tərəfin gərginliyi isə ümumiyyətlə 110kV və 35kV və ya 10kV-dir. Bu tip yarımstansiyalar əsasən regional elektrik şəbəkəsindən enerji yükləyir və regional paylayıcı şəbəkəyə və ya birbaşa istifadəçilərə enerji verir. Bütün stansiyanın elektrik enerjisinin kəsilməsindən sonra bu, regional elektrik şəbəkəsinin dağılmasına səbəb ola bilər və bütün regionun enerji təchizatına təsir göstərə bilər.

Bu tip yarımstansiyalar müxtəlif regionlarda müxtəlif elektrik şəbəkəsi strukturlarına görə əsas elektrik naqillərinə müxtəlif tələblərə malikdir. Məsələn, regional elektrik şəbəkəsinin strukturu güclü olduqda və N-1 (və ya N-2) konfiqurasiyası həyata keçirildikdə, yarımstansiyanın əsas elektrik naqillərinin etibarlılığına olan tələb nisbətən azalır.

Ümumi yarımstansiya, terminal yarımstansiyası kimi də tanınan rayon şəbəkəsinin sonunda yerləşir. Yüksək gərginlikli yan gərginlik əsasən 110kV, həm də 220kV, orta və aşağı gərginlikli yan gərginlik isə ümumiyyətlə 35kV və 10kV-dir. Birbaşa 35kV və ya 10kV-a qədər 110kV və ya 220kV yüksək gərginlikli tərəflər də var. Azaldılan enerji təchizatı yaxınlıqdakı müştərilər və ya müəssisələr tərəfindən istifadə olunur. Bütün stansiyanın elektrik kəsilməsindən sonra yalnız yaxınlıqdakı istifadəçilər və müəssisələr təsirlənir və təsir dairəsi kiçikdir.
